OceanStor A 系列存储与道客 d.run 算力调度平台兼容性测试报告¶

1 环境配置¶

1.1 验证组网图¶

图 1-1 功能验证组网图

1.2 硬件与软件配置¶

1.2.1 存储系统配置¶

本测试需要一套华为 OceanStor A800 存储系统，配置参考如下：

表 1-1 OceanStor A800 配置表

名称	描述	型号	单台高度	数量
AI 存储	OceanStor A800 控制框：2 控每控 CPU：4Kunpeng920-7260X 每控内存：1TB 硬盘：1.746TB NVMe PALM 盘 20 块网络：4 2 端口 25GE RoCE 网卡；2 * 4 端口 25GE ETH 网卡	OceanStor A800	8U	1

1.2.2 配套测试硬件¶

表 1-2 配套硬件配置

名称	描述	型号	单台高度	数量
推理服务器	CPU :2 * HUAWEI Kunpeng 920 NPU：8 * Ascend 910B（64G 显存）网卡 1: 4 * 2 端口 200GE ROCE 网卡（参数面，可选）网卡 2: 1 * 2 端口 25GE ROCE 网卡（数据面）网卡 3：1 * 4 端口 25GE ETH 网卡（业务面）系统盘：2 * 480GB SATA SSD	Atlas 800T A2	4U	1 台
业务面交换机	用于连接业务及存储面网络	CE6865	1U	1 台
参数面交换机（单节点不涉及）	用于计算服务器参数面网络，使用 400GE 一分二线缆连接计算服务器	XH9210	1U	1 台

1.2.3 测试软件和工具¶

表 1-3 测试软件及工具表

软件类型	描述
计算服务器操作系统	OpenEuler 22.03 LTS（5.10.0-60.18.0.50.oe2203）
DataTurbo	文件加速引擎
NFS 客户端	NFS 文件系统挂载
NPU 驱动	版本 24.1.rc3
Docker	容器控制软件，版本 20.10.9
Python	AI 常用编程语言，版本 3.10
CANN	针对 AI 场景推出的异构计算架构，版本 8.0.RC3
推理模型	Qwen3-32B

2 验证结果¶

2.1 基本信息¶

表 2-1 基本信息

字段	描述
厂商	华为技术有限公司
产品	华为 OceanStor A 系列存储系统
地点
人员
日期
其余信息

2.2 验证目的¶

本次旨在测试道客 d.run 算力调度平台和华为 A 系列存储对接兼容性，验证在 d.run 算力调度平台上 A 系列存储 UCM 的推理加速能力，关注 TTFT、提高吞吐量和并发的效果提升。

2.3 验证总结¶

道客 d.run 算力调度平台与华为A系列存储相互兼容，支持 AI 场景 Unified Cache Manager 推理加速能力。在 LLM 模型推理输入长序列和多并发的场景下，Unified Cache 方案提供了基于华为 OceanStor A 系列存储系统的 Prefix Cache、GSA 等功能特性，通过改变 KV Cache 的重用方式，切片化处理输入序列，以及在长序列稀疏化处理，实现了有效缩短 TTFT、提高吞吐量和并发的性能提升效果。

在 Qwen3-32B 模型，序列长度 32K + 1K 的场景下，TTFT 最大提升 47%，E2E 吞吐最大提升 75%，在超过并发数为 15 场景，关闭 UCM E2E 吞吐能力最大为 102 tok/s，增加并发后吞吐能力存在波动。

输入长度	输出长度	并发数		TTFT ms			E2E吞吐 tok/s
			开启 UCM	关闭 UCM	提升比例	开启 UCM	关闭 UCM	提升比例
32000	1000	10	26,174.26	29755.01	12.03%	103.59	92.85	11.57%
32000	1000	15	38,726.93	42776.58	9.47%	125.81	102.16	23.15%
32000	1000	20	52,450.65	70537.73	25.64%	142.62	82.25	73.40%
32000	1000	25	59,713.67	100254.08	40.44%	151.25	88.32	71.25%
32000	1000	30	65,833.11	124975.91	47.32%	162.47	92.71	75.25%

在 Qwen3-32B 模型，序列长度 32K + 1K 的场景下，关闭 UCM，超过最大并发数 17，请求开始排队；开启 UCM，超过最大并发数 32，请求开始排队，在以上情况下，开启 UCM 对比关闭 UCM 场景，并发能力提升 88.24%。

(4*910B)/Qwen3		开启 UCM	关闭 UCM	并发提升
输入长度	输出长度	最大并发数	最大并发数	88.24%
32000	1000	32	17

3 验证用例¶

3.1 资源管理测试¶

3.1.1 存储后端资源管理¶

测试目的

验证上海道客 DaoCloud 平台通过华为 CSI 插件对华为存储后端资源进行管理。
测试组网

华为容器存储解决方案验证组网图
预置条件
1. Kubernetes 集群运行正常。
2. 华为存储系统已创建存储池并运行正常。
3. 华为 CSI 插件已安装完成并正常运行。
测试步骤

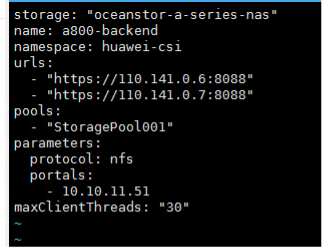

1. 参考华为 CSI 软件包里 examples/backend 目录下的 backend.yaml 模板文件，根据实际环境信息新建存储后端配置文件。
2. 使用配置文件创建存储后端，按照提示输入存储后端的用户名和密码，查看存储后端是否创建成功。
3. 删除已创建的存储后端，查看存储后端是否删除成功。
预期结果
1. 步骤 2 中，在 Kubernetes 上查看存储后端创建成功。
2. 步骤 3 中，在 Kubernetes 上查看存储后端删除成功。
实测结果

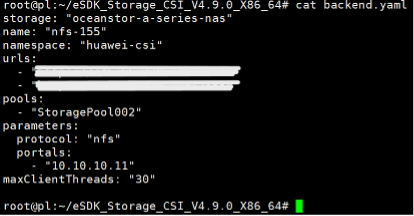

1. 修改配置文件

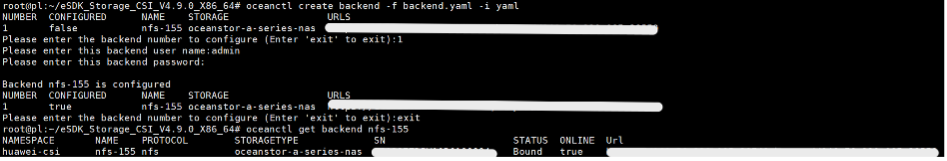

2. 创建存储后端成功

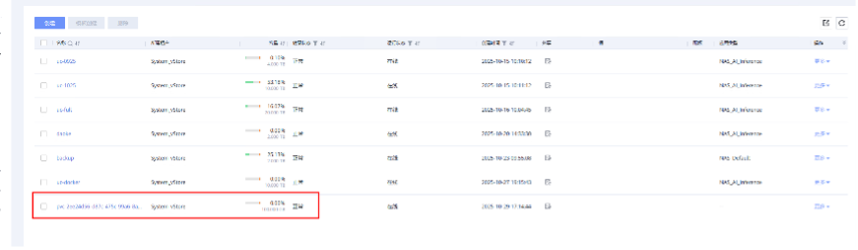

3. 删除存储后端成功
测试结论

通过
备注

（无）

3.1.2 存储类资源管理¶

测试目的

验证 Kubernetes 可通过华为 CSI 插件对存储类资源进行管理。
测试组网

华为容器存储解决方案验证组网图
预置条件
1. Kubernetes 集群运行正常。
2. 华为存储系统已创建存储池并运行正常。
3. 华为 CSI 插件已安装完成并正常运行。
4. 在 Kubernetes 中已配置存储后端。
测试步骤
1. 参考华为 CSI 软件包里 examples 目录下的 sc-lun.yaml 模板文件，根据实际环境信息新建存储类配置文件。
2. 使用配置文件创建存储类，查看存储类是否创建成功。
3. 删除已创建的存储类。
4. 查看存储类是否删除成功。
预期结果
1. 步骤 2 中，在 Kubernetes 上查看存储类创建成功。
2. 步骤 4 中，在 Kubernetes 上查看存储类删除成功。
实测结果

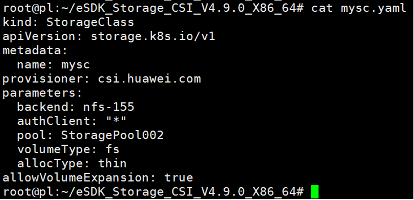

1. 修改配置文件
2. 创建存储类成功
3. 删除存储类成功
测试结论

通过
备注

（无）

3.1.3 PVC 资源管理¶

测试目的

验证 Kubernetes 可通过华为 CSI 插件对 PVC 资源进行管理。
测试组网

华为容器存储解决方案验证组网图
预置条件
1. Kubernetes 集群运行正常。
2. 华为 CSI 插件已安装完成并正常运行。
3. 存储类已创建完成。
测试步骤

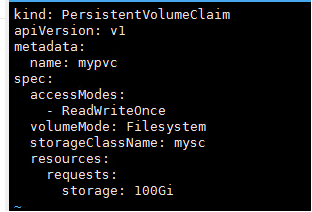

1. 参考华为 CSI 软件包里 examples 目录下的 pvc.yaml 模板文件，根据实际环境信息新建 PVC 配置文件。
2. 使用配置文件创建 PVC，查看 PVC 是否创建成功。
3. 登录存储设备查看对应文件系统是否自动创建。
4. 删除已创建的 PVC，查看 PVC 是否删除成功。
5. 登录存储设备查看对应文件系统是否被自动删除。
预期结果
1. 步骤 2 中，在 Kubernetes 上查看 PVC 创建成功，可看到对应的文件系统名称。
2. 步骤 3 中，存储上查看对应文件系统已自动创建成功，容量与 PVC 一致。
3. 步骤 4 中，在 Kubernetes 上查看 PVC 删除成功。
4. 步骤 5 中，存储上查看对应文件系统已被自动删除。
实测结果

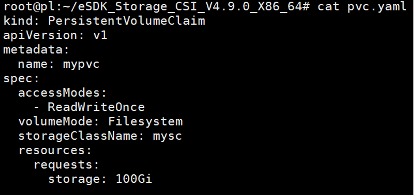

1. 修改配置文件
2. 创建 PVC 成功

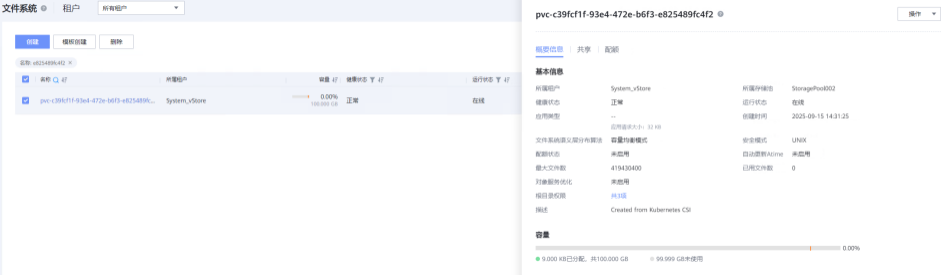

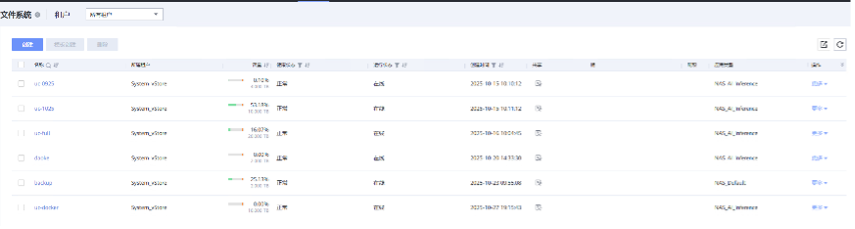

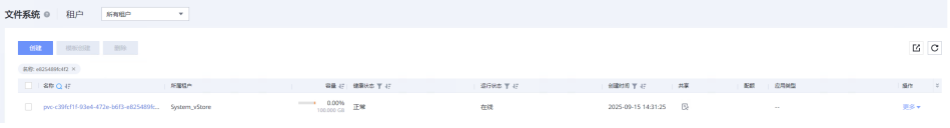

3. 存储中文件系统创建成功
4. 删除 PVC 成功

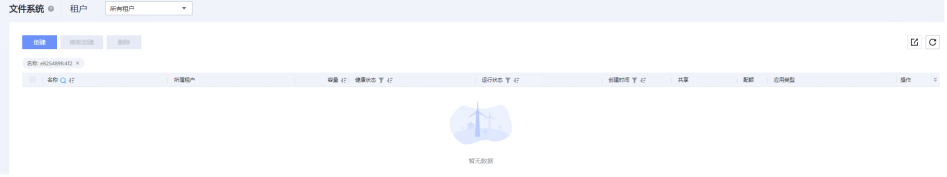

5. 存储中文件系统删除成功
测试结论

通过
备注

（无）

3.1.4 Pod 资源管理¶

测试目的

验证 Kubernetes 可通过华为 CSI 插件对 Pod 资源进行管理。
测试组网

华为容器存储解决方案验证组网图
预置条件
1. Kubernetes 集群运行正常。
2. 华为 CSI 插件已安装完成并正常运行。
3. Pod 需要挂载的 PVC 已创建成功。
测试步骤
1. 参考华为 CSI 软件包里 examples 目录下的 pod.yaml 模板文件，根据实际环境信息新建 Pod 配置文件。
2. 使用配置文件创建 Pod，查看 Pod 是否创建成功。
3. 在 Pod 所在的 Kubernetes 节点上查看文件系统是否挂载成功。
4. 进入 Pod 的容器中查看 PVC 是否挂载到指定的路径。

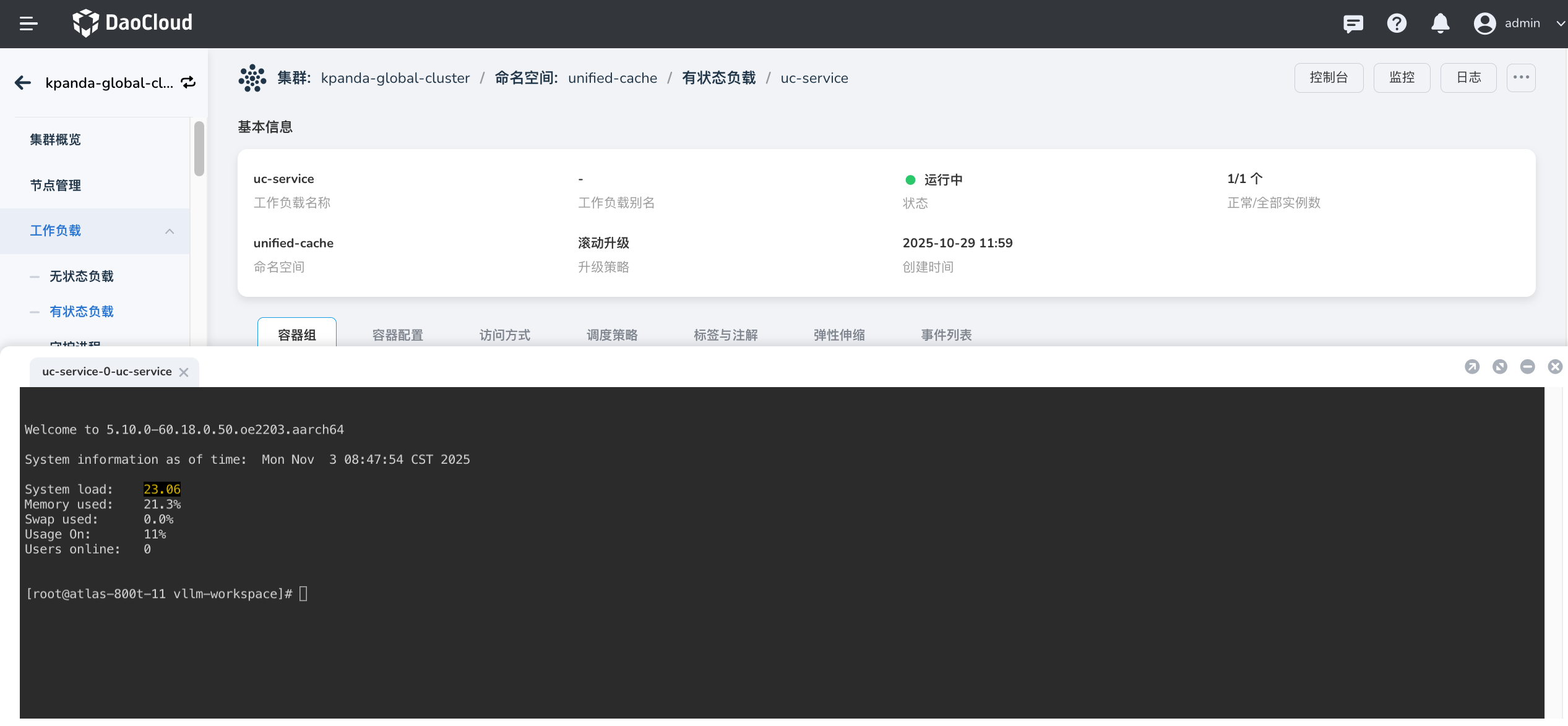

5. 从网页图形界面进入 Pod 命令行界面
6. 删除已创建的 Pod，查看 Pod 是否删除成功。
预期结果
1. 步骤 2 中，在 Kubernetes 上查看 Pod 创建成功。
2. 步骤 3 中，文件系统挂载成功，可查看到文件系统的挂载信息。
3. 步骤 4 中，容器中可查看到 PVC 成功挂载到指定路径。
4. 步骤 5 中，在 Kubernetes 上查看 Pod 删除成功。
实测结果

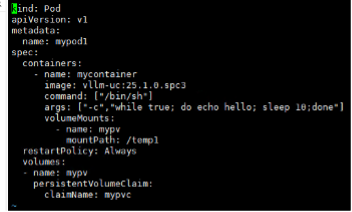

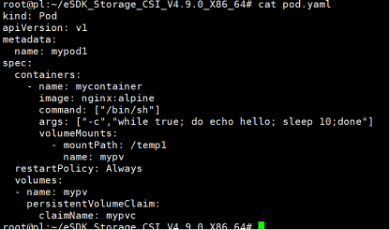

1. 修改配置文件
2. 创建 Pod 成功

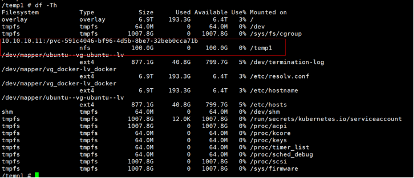

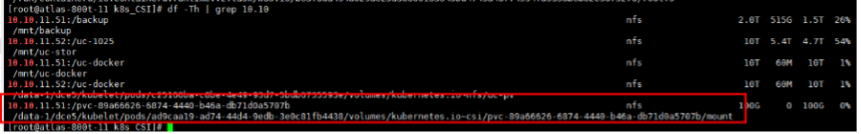

3. 文件系统挂载成功
4. 容器中 PVC 已挂载到指定路径
5. 删除 Pod 成功
测试结论

通过
备注

（无）

3.2 推理场景测试¶

3.2.1 基础功能对接测试¶

3.2.1.1 昇腾生态对接测试¶

测试目的

验证 Unified Cache 方案对接昇腾生态的能力
测试组网

功能验证组网图
预置条件
1. 存储设备已安装部署完成且已通过 NFS over RDMA 协议对接昇腾计算服务器
2. 模型文件已下载到计算服务器指定位置
3. Unified Cache 环境已搭建完成，且服务已拉起

测试步骤

在客户端向 Unified Cache 服务的 /v1/chat/completions 接口发送 POST 请求，请求体模板如下，model 参数需修改为实际模型路径：

curl --location 'http://127.0.0.1:8071/v1/chat/completions' \
--header 'Content-Type: application/json' \
--data '{
    "messages": [
        { "role": "user", "content": "你好" }
    ],
    "model": "DeepSeek-V3-128K",
    "max_tokens": 512,
    "stream": false,
    "temperature": 0.1,
    "top_p": 1.0,
    "best_of": 1,
    "n": 1
}'

发送请求，等待服务返回请求结果

预期结果

步骤 2 中，请求返回结果成功，Unified Cache 服务运行过程正常无报错
实测结果
测试结论

通过
备注

（无）

3.2.2 推理性能测试¶

3.2.2.2 长序列稀疏化场景测试¶

测试目的

验证 Unified Cache 方案在长序列稀疏化场景下的推理性能
测试组网

功能验证组网图
预置条件
1. 存储设备已安装部署完成且已通过 NFS over RDMA 协议对接计算服务器
2. 模型文件已下载到指定位置
3. Unified Cache 环境已搭建完成，主、从服务器服务已拉起
4. 计算服务器上已安装完成 UC-Eval 测试工具软件
测试步骤

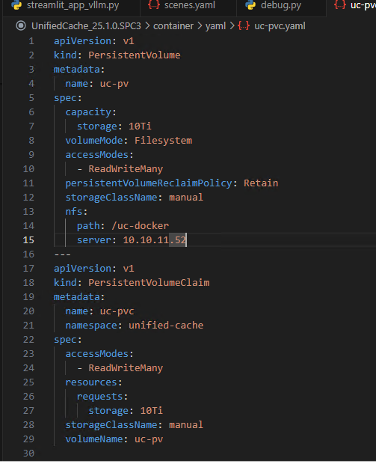

1. 修改 pvc 挂载配置
2. 保证 Unified Cache 服务的 Chunk Prefill 功能和 GSA（稀疏化）功能为开启状态
3. 启用 UC-eval 测试软件
4. 参考 README.md 文件，导入环境变量
5. 修改测试脚本配置中的并发数为 8-64，输入 Token 数为 32K，输出 Token 数限定在 1K
6. 修改测试用例设置为只运行当前用例
7. 运行 UC-Eval 测试软件，记录测试结果的 E2E 时延(ms)，TBT 时延(ms)，等效吞吐量 TPS(Token/s) 等
8. 关闭 Unified Cache 服务，将服务配置中的 GSA、Chunk Prefill 等功能关闭后，重新拉起服务，测试裸推场景性能

  重复步骤 2-6，并将其与开启 UCM 时得到的测试结果进行对比
预期结果

在输入长序列推理的场景下，开启 GSA 功能后，能够实现 TBT 时延的明显降低和吞吐率成倍增长
实测结果
1. 根据测试场景修改输入文档长度及并发数

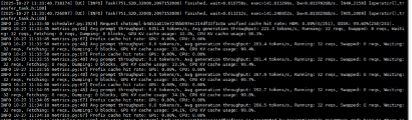

2. 开启 UCM 情况下，使用 UC-Eval 测试结果如下：

  benchmark_static_latency.md

  benchmark_static_latency.csv

  记录到最大并发数为 32，对应增量吞吐 292.7 tok/s
3. 裸推场景测试结果如下：

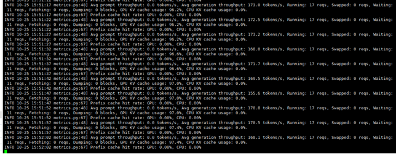

  benchmark_static_latency_no_ucm.md

  benchmark_static_latency_no_ucm.csv

  记录到最大并发数为 17，对应增量吞吐 173.2 tok/s
测试结论

通过
备注

长序列稀疏化通过选择输入序列关键位置的 token，限制模型关注部分元素，减少注意力计算范围，降低计算复杂度，实现明显延迟降低与吞吐提升。

3.2.2.3 多轮对话场景测试¶

测试目的

验证 Unified Cache 方案的多轮对话推理性能及效果
测试组网

功能验证组网图
预置条件
1. 已通过 NFS over RDMA 对接计算服务器
2. Unified Cache 服务已拉起
3. 计算服务器上已安装完成多轮对话模拟性能测试工具，并上传模拟对话记录（推荐轮次 ≤ 45，总 Token ≤ 32K）
测试步骤
1. 启动测试环境
```
cd /home/UC-Eval-dev-zyc
source uc-eval/bin/activate
```
2. 参考 README.md 文件，导入环境变量，修改 model_url 与 model 参数
3. 预埋对话内容
```
cd UC-Eval-datasets/qa/multi_turn_dialogues
```
  修改 multiturndialog.json

  指向 UC-Eval-datasets/qa/multi_turn_dialogues/kimi/kimi.json

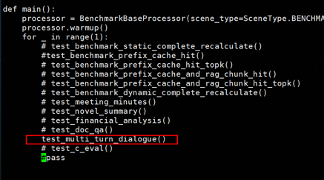

4. 修改代码，使只执行多轮对话脚本

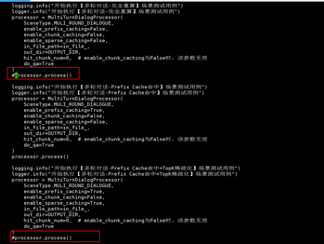

5. 按需修改 test_multi_turn_dialogue 内容
6. 根据脚本返回统计 TTFT/E2E/TBT 时延
7. 开启 Unified Cache 的 PrefixCache 与 RAGChunk 功能

  设置对话轮次为 45，按对话记录执行测试
8. 再统计 TTFT/E2E/TBT，并与步骤 1 对比

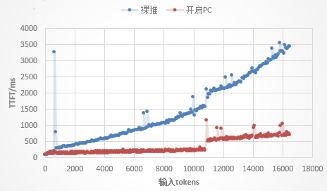

9. 绘制性能曲线对比图
预期结果（示例）

开启 Prefix Cache 功能后，随对话轮次增加，TTFT 明显降低。
实测结果

multi_turn_dialogue_latency.md

multi_turn_dialogue_latency.csv
测试结论

通过
备注

Prefix Cache 可以重用对话历史前缀，显著降低首 Token 时延（TTFT）。

附录¶

部分测试指标释义及计算方法¶

TTFT 时延¶

TTFT 时延（ms），Time To First Token，即首 token 时延，指用户发起请求到模型返回第一个 Token 所需的时间。该指标直接影响用户对模型响应速度的感知。

TBT 时延¶

TBT 时延（ms），Token Between Token，即平均增量时延，指在大语言模型推理过程中，每生成一个 Token 之间的平均时间。该指标反映了模型在生成过程中输出词元的流畅度。

E2E 时延¶

E2E 时延（ms），End-to-End Delay，即端到端时延，指从用户发起请求到 AI 模型返回最终结果的总时间。该指标反映了模型在生成过程中输出词元的流畅度。

E2E 时延可以被大致估计为 TTFT+TBT*(生成 Token 数-1)+数据传输时间的总和

等效吞吐量 TPS¶

TPS（Token/s），Transactions Per Second，即每秒处理事务数，指在模型推理过程中，每秒钟生成的 Token 数量。该指标衡量了模型的生成速度。可以通过模型生成的总 Token 数除以模型从输入到生成完成的总时间来计算。
