测试 K8S CSI 驱动 Dorado 存储¶

标准化测试各项 CSI 能力和存储的容器感知能力

Git: https://gitee.com/daocloud/huawei-dorado-test

测试结论¶

DaoCloud d.run AI 算力调度平台（暨 DCE5 v3.0 云原生容器平台)，能全面兼容 OceanStor Dorado 的"CNCF-CSI标准"的各项容器卷功能，也能兼容"华为CSM标准"的各项容器卷感知功能。

以上结论适用于 HUAWEI OceanStor Dorado V700 全闪存存储系统以及 OceanStor Hybrid V700 混合闪存存储系统所包含的所有型号。

测试环境¶

组件	版本
存储型号	华为 OceanStor Dorado 5000 v6
存储版本	V700R001C00SPC200
d.run	DCE5 v3.0.0
Kubernetes	v1.31.6
CSI 驱动	eSDK_K8S_Plugin v4.8.0
存储监控容器	Huawei CSM v2.3.0
csi-attacher	v4.4.0
csi-node-driver-registrar	v2.9.0
csi-provisioner	v3.6.0
csi-resizer	v1.9.0
csi-snapshotter	v6.3.0
livenessprobe	v2.12.0
snapshot-controller	v6.3.0

组网拓扑¶

驱动下载¶

oceanctl¶

MACOS 版本需要从源代码直接编译

https://github.com/Huawei/eSDK_K8S_Plugin/blob/master/Makefile

CSI 驱动¶

https://github.com/Huawei/eSDK_K8S_Plugin

CSM¶

https://github.com/Huawei/csm

参考文档¶

NFS CSI 的参照对象¶

nfs-subdir-external-provisioner¶

https://github.com/kubernetes-sigs/nfs-subdir-external-provisioner

测试过程¶

使用 mysql 集群挂载存储卷，写入初始数据库；
执行克隆和快照；
然后再用新的 mysql 实例挂载新的卷

操作过程¶

命令已经封装到 Makefile 里

# 安装 CSI
$ make csi

# 安装 csm
$ make csm

# 安装 backend
$ make backend

# 创建测试
$ make create

# 删除测试
$ make delete

测试结果¶

测试项	方式	结果	备注
卷创建	动态创建 pvc => pv	通过
卷扩容	在线修改 pvc 容量大小	通过
卷挂载1	RWO 独占卷挂载	通过
读写IO	写入数据库数据，然后读取	通过
卷卸载	删除 MySQL 容器，然后 mount -l 检查 nfs 挂载是否被删除	通过
卷删除	删除 PVC，检查存储界面是否显示卷被删除	通过
卷共享	ReadWriteMany 模式多容器跨主机挂载卷	通过
卷快照	CSI VolumeSnapShot 联动存储快照	通过
卷快照恢复	从快照恢复出来一个 PVC	通过
卷克隆	克隆复制 PVC	通过
租户控制	卷全放在某个特定租户里	通过
临时卷	创建 CSI Ephemoral 卷	通过
PV 感知	存储侧显示 K8S 的 PV	通过
POD 感知	存储侧显示 K8S 的 Pod	通过*	目前不能显示挂 ephemoral 卷的 POD

测试截图¶

前端¶

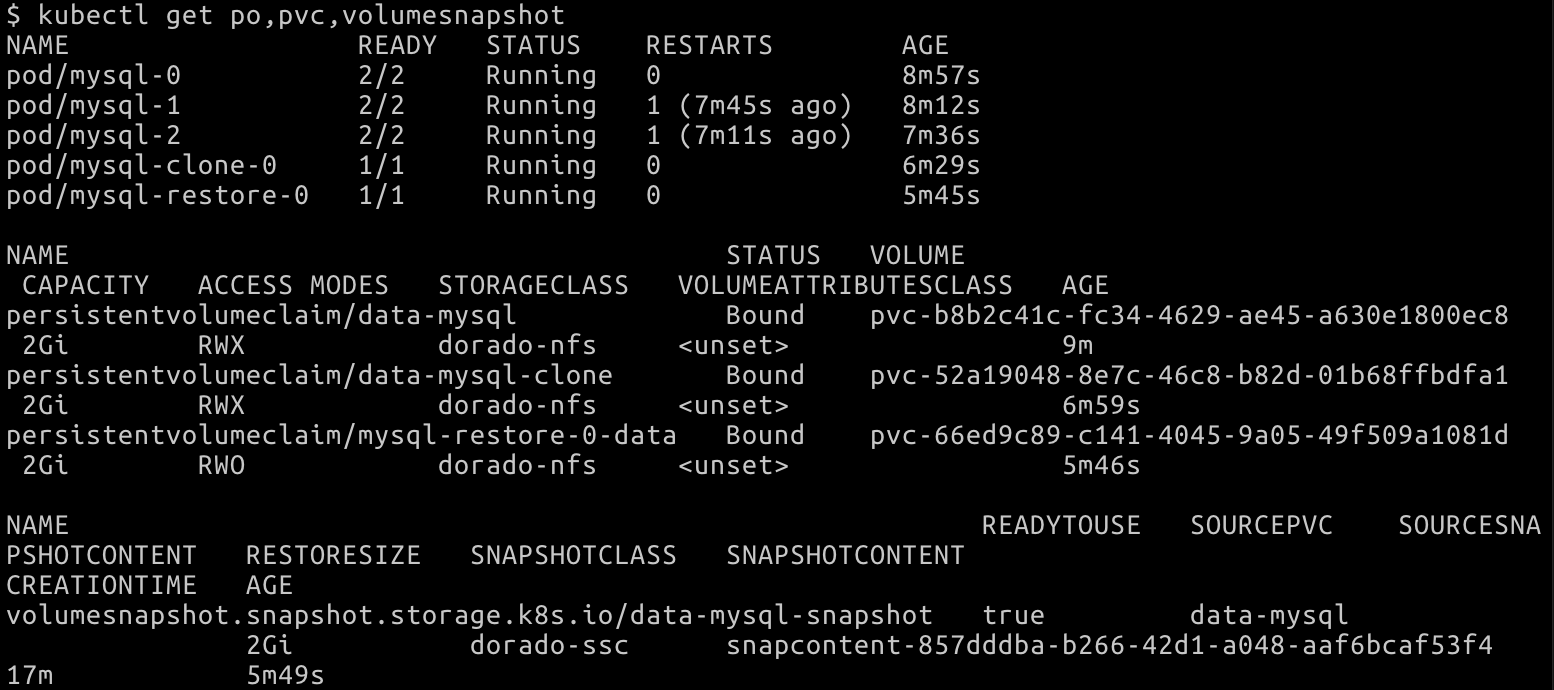

kubectl¶

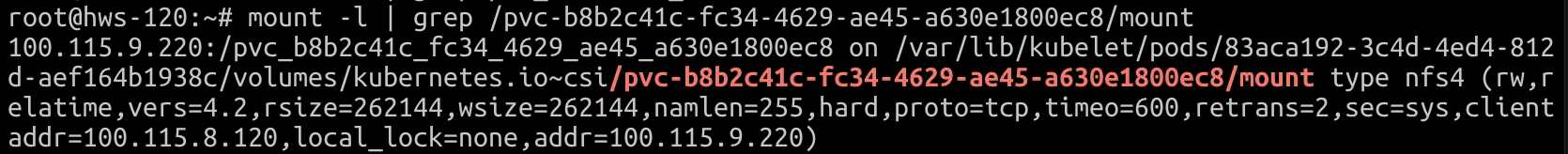

mount -l¶

后端¶

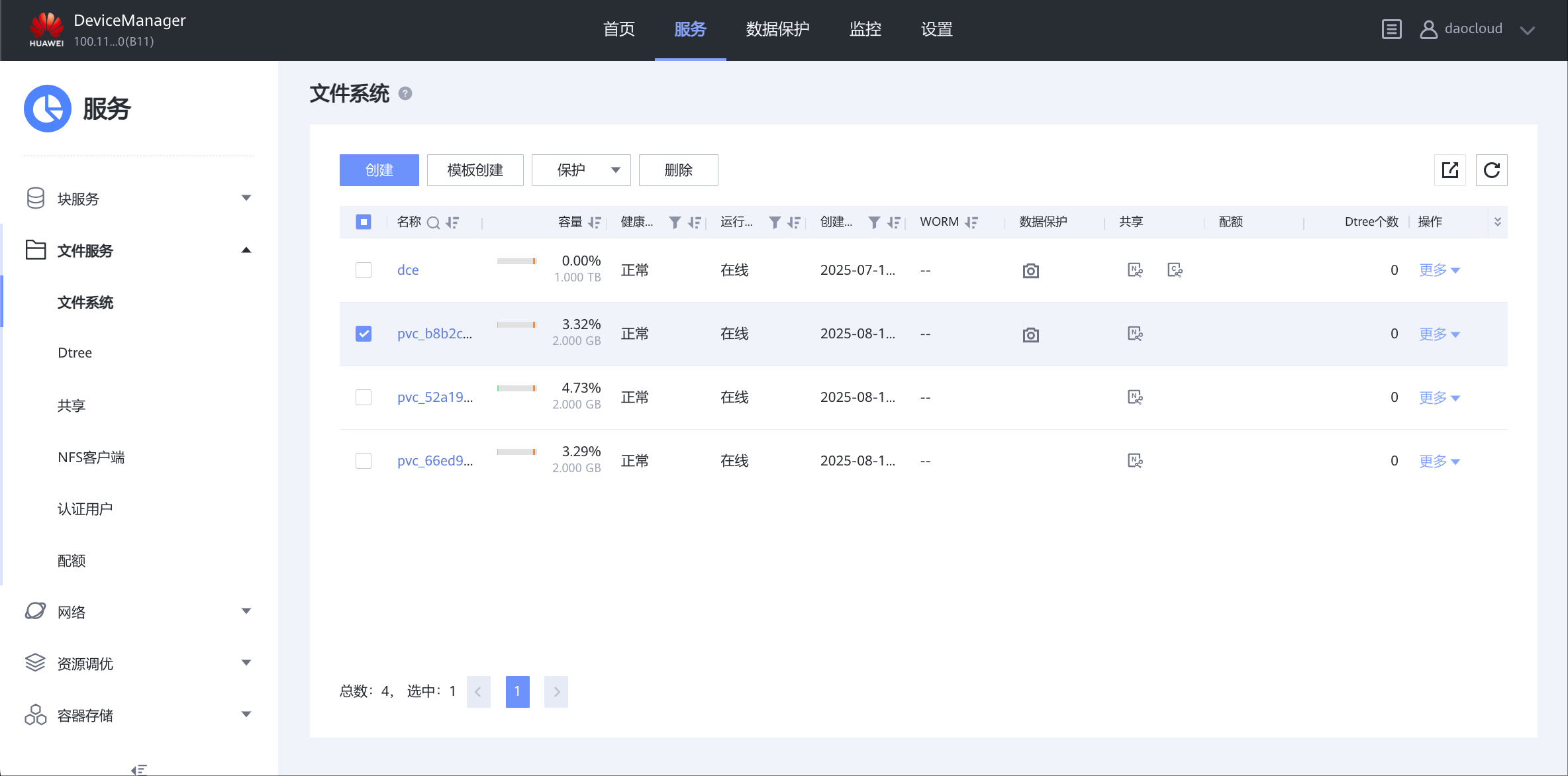

文件系统¶

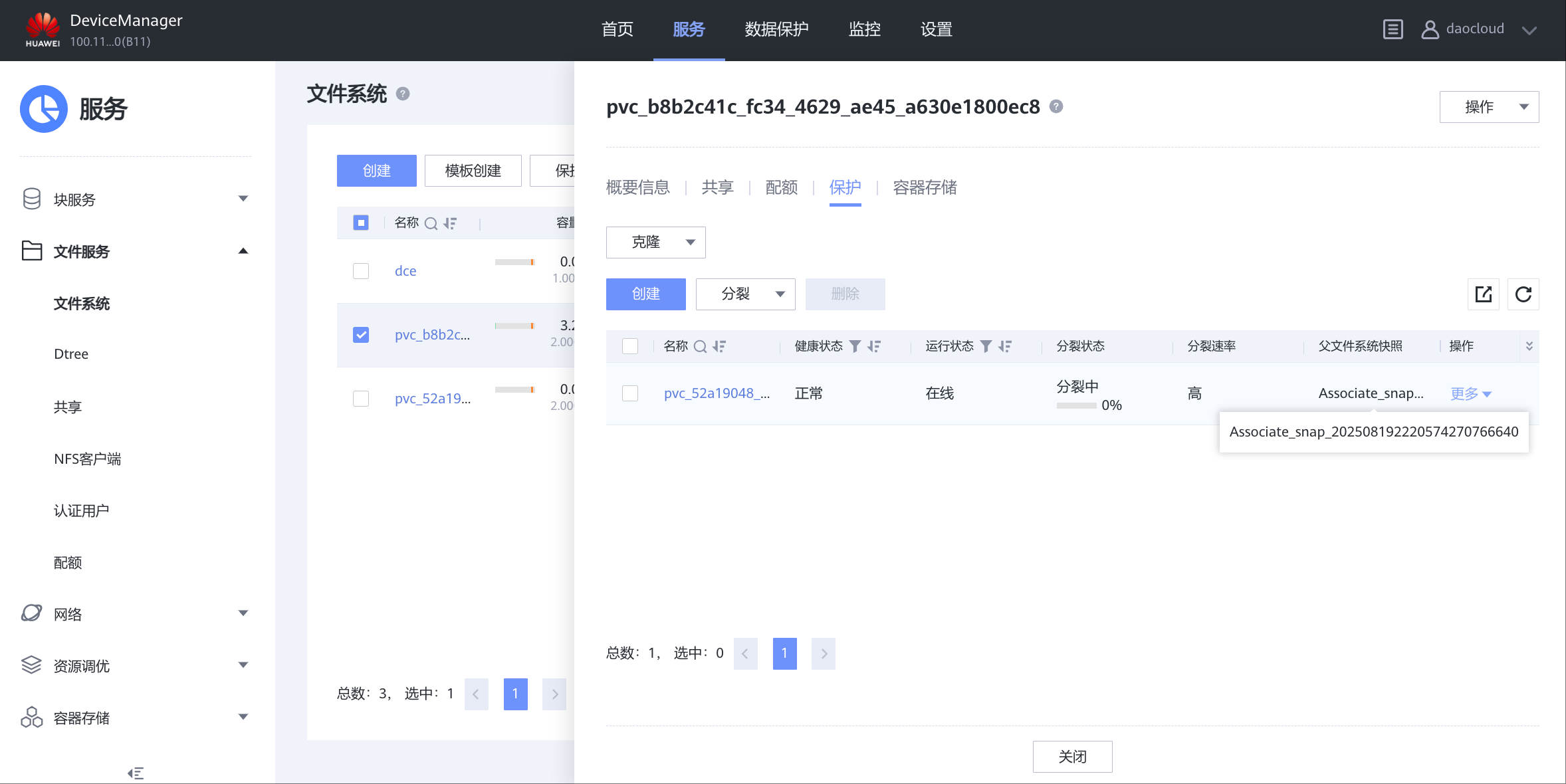

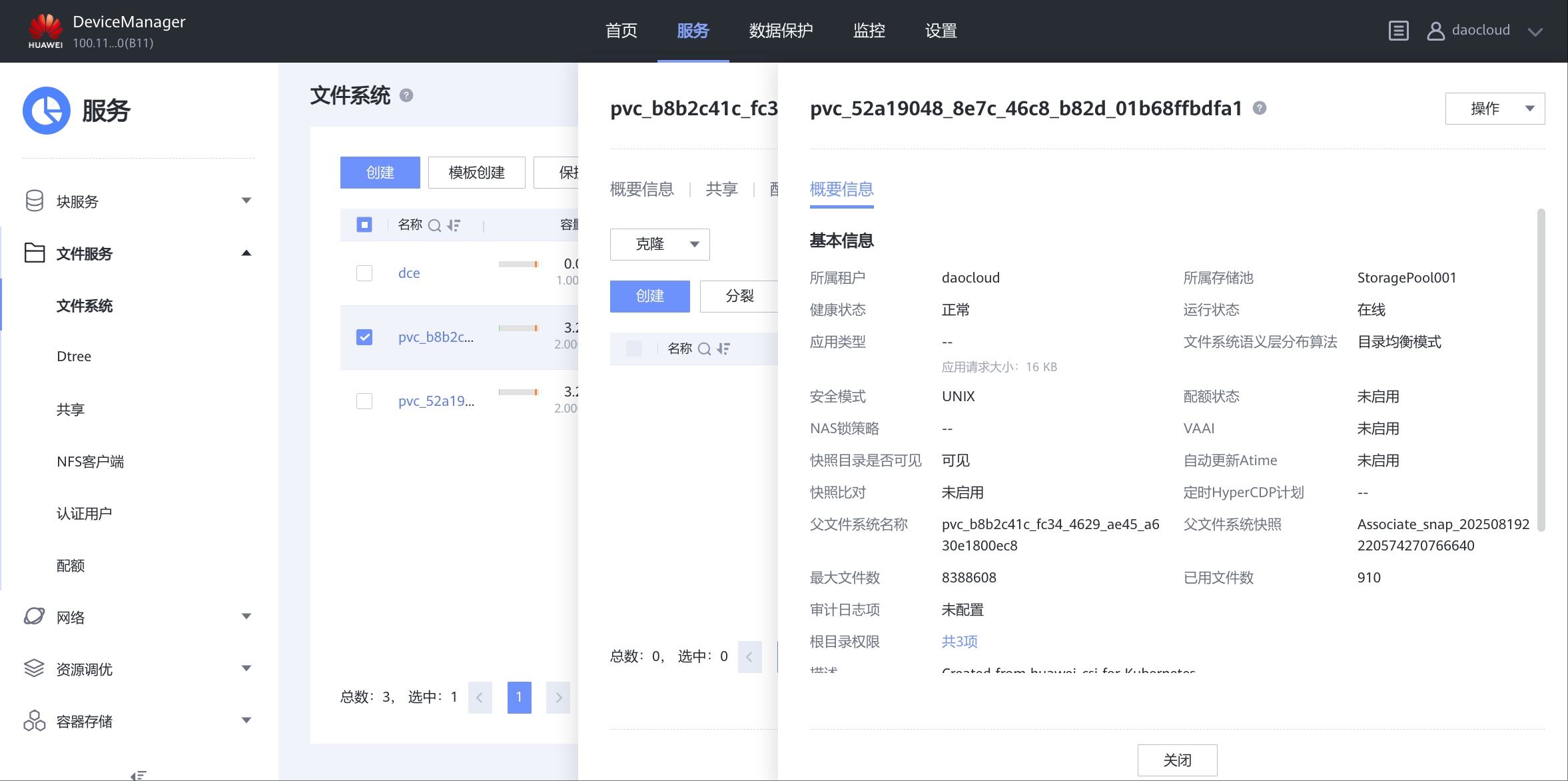

克隆¶

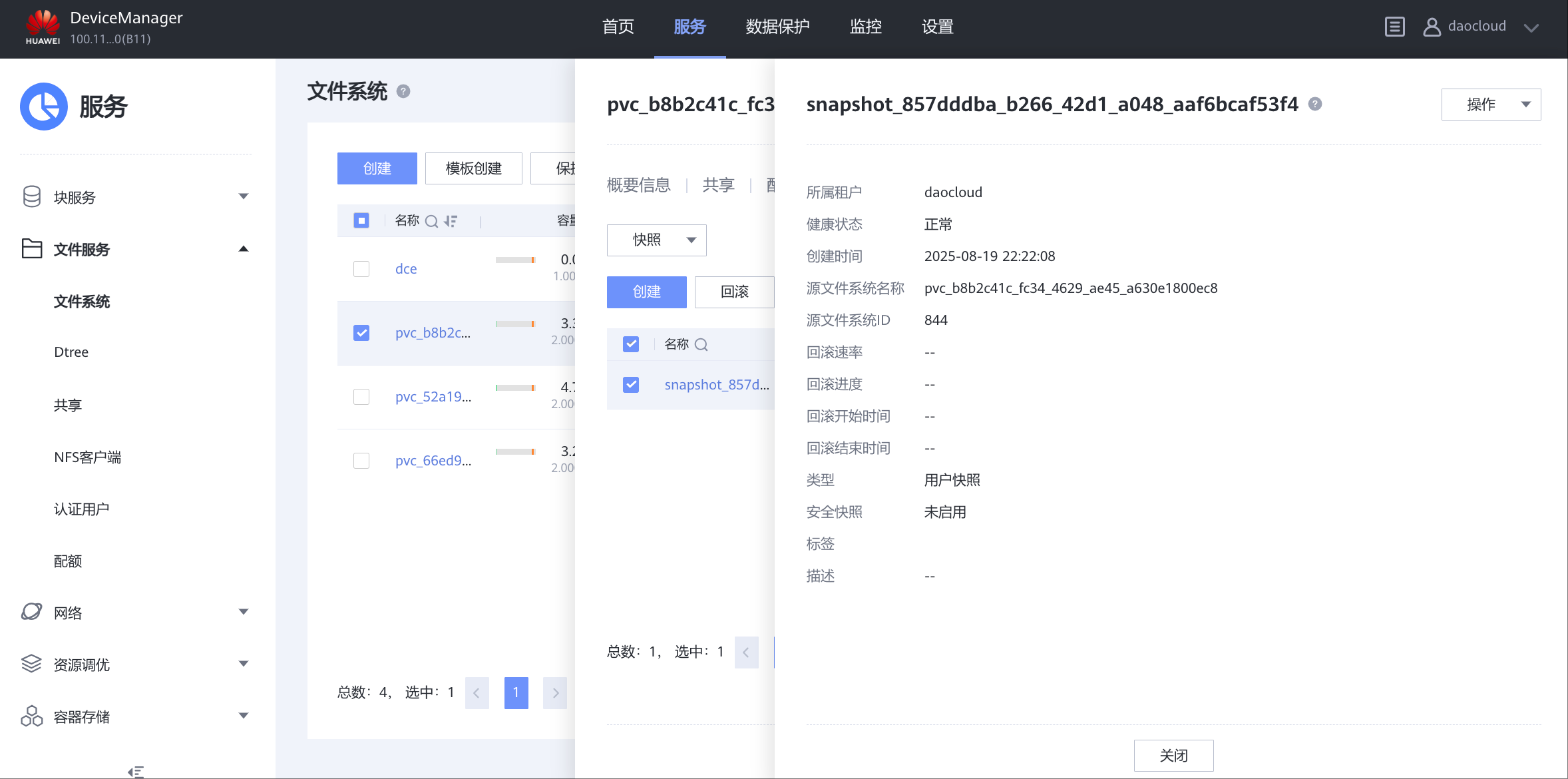

快照¶

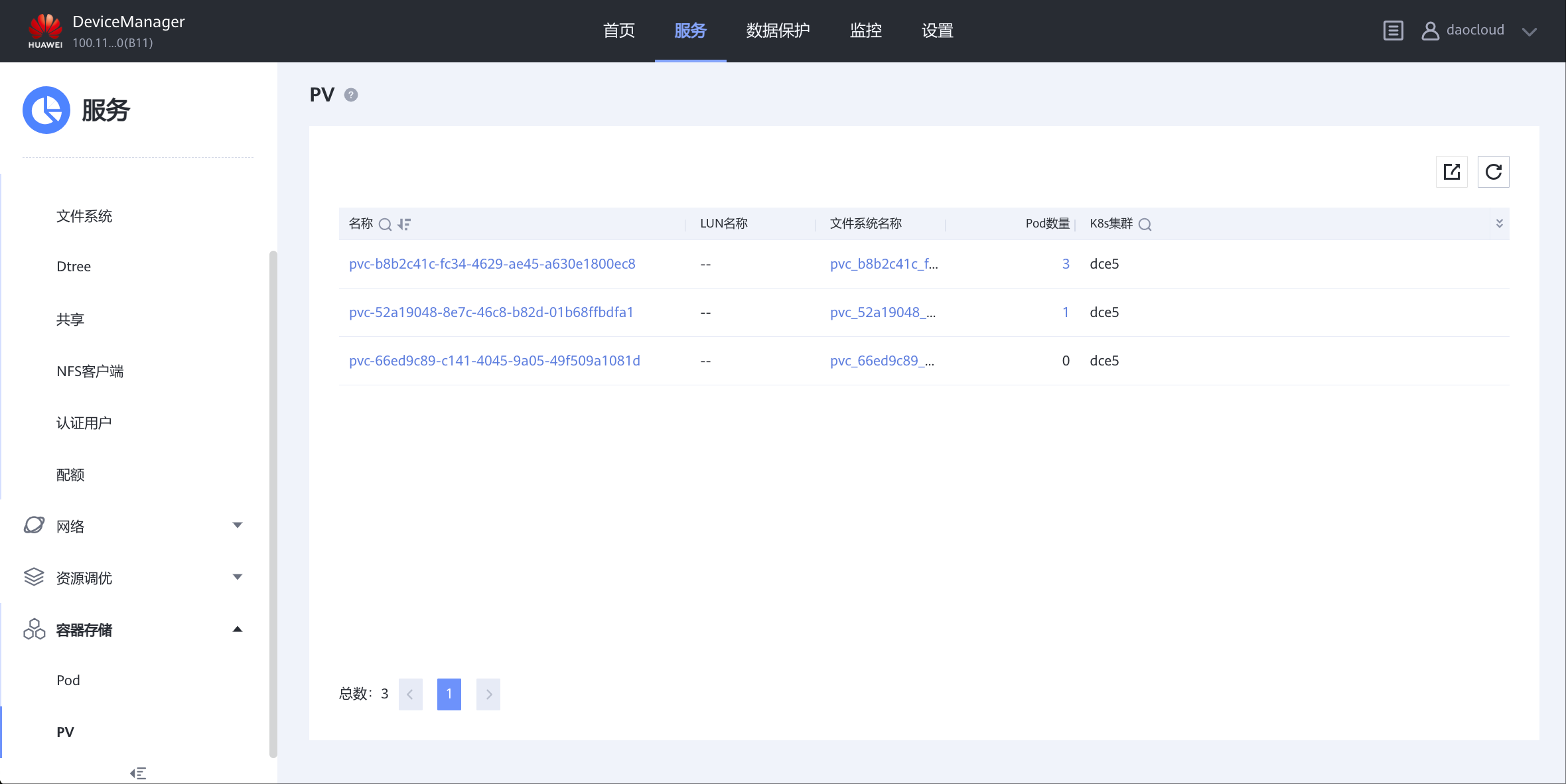

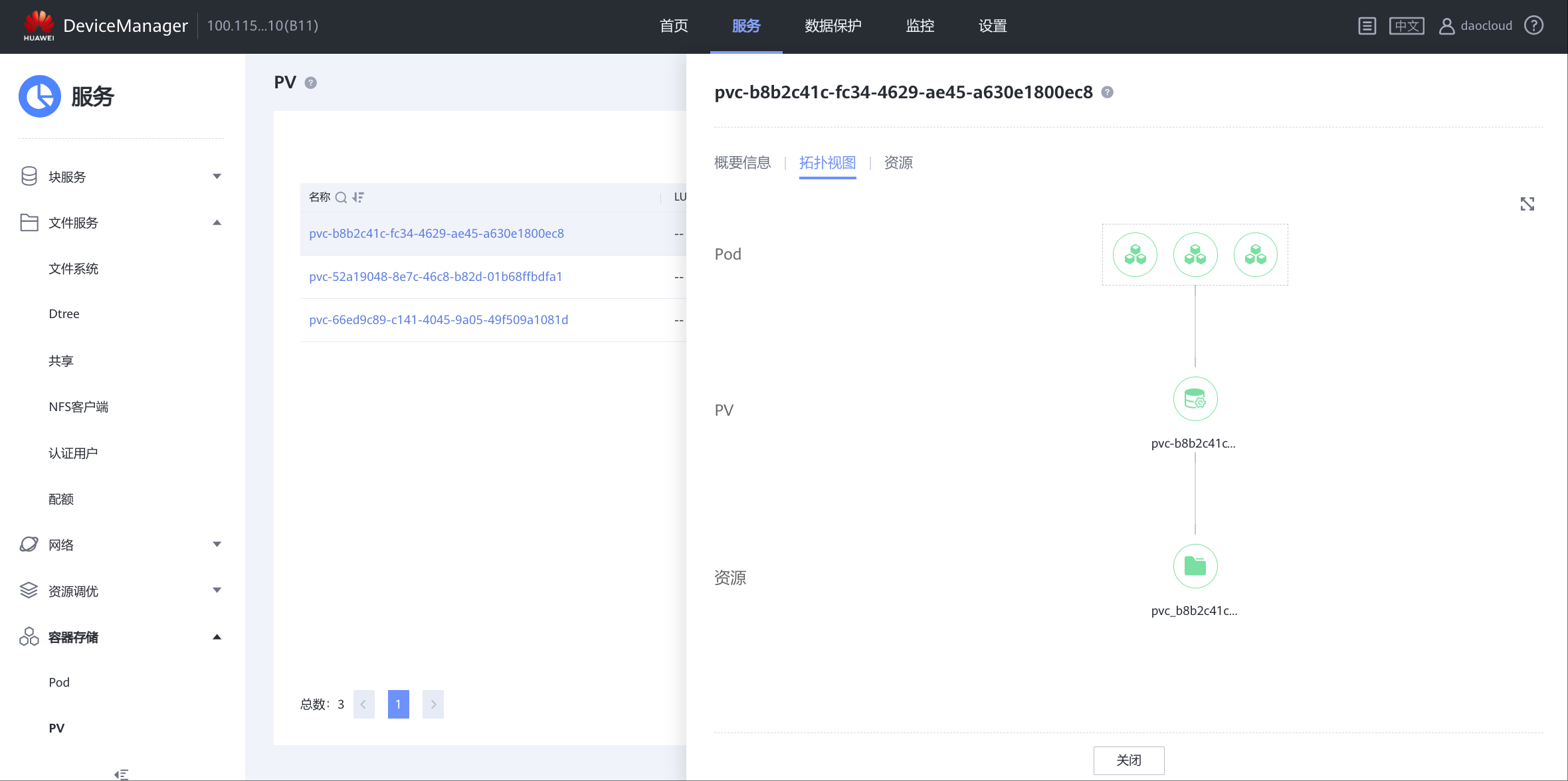

PV 感知¶

POD 感知¶

常见问题¶

如何配置 daocloud 租户¶

后端网页 UI 里创建 daocloud 租户；
服=>多租户，daocloud租户=>概要信息，关联 StoragePool001；
服务=>网络=>逻辑端口，daocloud租户下，配置独立的 IP, 并且打开管理 url 功能；
backends.yaml 配置租户的 url；

如何确保 PV 卷文件系统生成在 daocloud 租户下¶

backends.yaml 里需要从租户逻辑端口的 url 登录租户，具体请看 backends.yaml 和 backends_admin.yaml 的区别

如何配置 NFS 4.x¶

设置=>文件服务=>NFS服务，daocloud租户下，打开各个 4.x 服务注意：CSI 会根据 mountOption 里的 NFS 版本过滤 StoragePool

CSM 需要配置存储后端吗？¶

不需要，它读的 storagebackendclaims.xuanwu.huawei.io 信息

CSM 日志¶

CSM 容器发送 PV/POD 信息到存储的 REST API

$ cat /var/log/huawei-csm/csm-storage-service/cmi-service
2025-08-19 14:30:51.301498 1[requestID:4226085859] [INFO]:  call request POST https://100.115.9.220:8088/deviceManager/rest/2102353SYPFSLC000003/container_pv, request: map[clusterName:dce5 pvName:pvc-b8b2c41c-fc34-4629-ae45-a630e1800ec8

2025-08-19 14:31:20.858171 1[requestID:4042092947] [INFO]:  call request POST https://100.115.9.220:8088/deviceManager/rest/2102353SYPFSLC000003/container_pod, request: map[nameSpace:default podName:mysql-0 resourceId:844 resourceType:40]

遗留问题¶

1. CSM 不支持临时(ephemeral)卷¶

已经提交到 Github: Need to support monitoring pods that mount ephemeral volumes #1

附录¶

CLI 输出¶

脚本¶

$ make create
kubectl apply -f sc.yaml
storageclass.storage.k8s.io/dorado-nfs created
kubectl apply -f pvc.yaml
persistentvolumeclaim/data-mysql created
kubectl wait pvc/data-mysql \
                --for=jsonpath='{.status.phase}'='Bound' \
                --timeout=600s
persistentvolumeclaim/data-mysql condition met
kubectl apply -f mysql.yaml
statefulset.apps/mysql created
configmap/mysql unchanged
service/mysql created
service/mysql-read created
kubectl rollout status --watch --timeout=600s sts/mysql
Waiting for 3 pods to be ready...
Waiting for 2 pods to be ready...
Waiting for 2 pods to be ready...
Waiting for 1 pods to be ready...
Waiting for 1 pods to be ready...
partitioned roll out complete: 3 new pods have been updated...
kubectl apply -f pvc-expand.yaml
persistentvolumeclaim/data-mysql configured
kubectl wait pvc/data-mysql \
                --for=jsonpath='{.status.capacity.storage}'='2Gi' \
                --timeout=600s
persistentvolumeclaim/data-mysql condition met
kubectl apply -f pvc-clone.yaml
persistentvolumeclaim/data-mysql-clone created
kubectl wait pvc/data-mysql-clone \
                --for=jsonpath='{.status.phase}'='Bound' \
                --timeout=600s
persistentvolumeclaim/data-mysql-clone condition met
kubectl apply -f mysql-clone.yaml
statefulset.apps/mysql-clone created
service/mysql-clone created
service/mysql-clone-read created
kubectl rollout status --watch --timeout=600s sts/mysql-clone
Waiting for 1 pods to be ready...
partitioned roll out complete: 1 new pods have been updated...
kubectl apply -f snapshotclass.yaml
volumesnapshotclass.snapshot.storage.k8s.io/dorado-ssc created
kubectl apply -f snapshot.yaml
volumesnapshot.snapshot.storage.k8s.io/data-mysql-snapshot created
kubectl wait volumesnapshot/data-mysql-snapshot \
                --for=jsonpath='{.status.readyToUse}'=true \
                --timeout=600s
volumesnapshot.snapshot.storage.k8s.io/data-mysql-snapshot condition met
kubectl apply -f mysql-restore.yaml
statefulset.apps/mysql-restore created
service/mysql-restore created
service/mysql-restore-read created
kubectl rollout status --watch --timeout=600s sts/mysql-restore
Waiting for 1 pods to be ready...
partitioned roll out complete: 1 new pods have been updated...

实例¶

$ kubectl get po,pvc,volumesnapshot
NAME                  READY   STATUS    RESTARTS        AGE
pod/mysql-0           2/2     Running   0               8m57s
pod/mysql-1           2/2     Running   1 (7m45s ago)   8m12s
pod/mysql-2           2/2     Running   1 (7m11s ago)   7m36s
pod/mysql-clone-0     1/1     Running   0               6m29s
pod/mysql-restore-0   1/1     Running   0               5m45s

NAME                                         STATUS   VOLUME                                     CAPACITY   ACCESS MODES   STORAGECLASS   VOLUMEATTRIBUTESCLASS   AGE
persistentvolumeclaim/data-mysql             Bound    pvc-b8b2c41c-fc34-4629-ae45-a630e1800ec8   2Gi        RWX            dorado-nfs     <unset>                 9m
persistentvolumeclaim/data-mysql-clone       Bound    pvc-52a19048-8e7c-46c8-b82d-01b68ffbdfa1   2Gi        RWX            dorado-nfs     <unset>                 6m59s
persistentvolumeclaim/mysql-restore-0-data   Bound    pvc-66ed9c89-c141-4045-9a05-49f509a1081d   2Gi        RWO            dorado-nfs     <unset>                 5m46s

NAME                                                         READYTOUSE   SOURCEPVC    SOURCESNAPSHOTCONTENT   RESTORESIZE   SNAPSHOTCLASS   SNAPSHOTCONTENT                                    CREATIONTIME   AGE
volumesnapshot.snapshot.storage.k8s.io/data-mysql-snapshot   true         data-mysql                           2Gi           dorado-ssc      snapcontent-857dddba-b266-42d1-a048-aaf6bcaf53f4   17m            5m49s

CSI¶

$ kubectl -n huawei-csi get po
NAME                                     READY   STATUS    RESTARTS   AGE
huawei-csi-controller-6c8c87bc8d-sg7s8   9/9     Running   0          5d21h
huawei-csi-node-9gtsj                    3/3     Running   0          5d21h

CSM¶

$ kubectl -n huawei-csm get po
NAME                                      READY   STATUS    RESTARTS   AGE
csm-prometheus-service-7c79866c7b-9nvpp   3/3     Running   0          6d10h
csm-storage-service-59876749df-58kpk      3/3     Running   0          6d10h

CRDs¶

$ kubectl api-resources --api-group xuanwu.huawei.io
NAME                     SHORTNAMES   APIVERSION            NAMESPACED   KIND
resourcetopologies       rt           xuanwu.huawei.io/v1   false        ResourceTopology
storagebackendclaims     sbc          xuanwu.huawei.io/v1   true         StorageBackendClaim
storagebackendcontents   sbct         xuanwu.huawei.io/v1   false        StorageBackendContent
volumemodifyclaims       vmc          xuanwu.huawei.io/v1   false        VolumeModifyClaim
volumemodifycontents     vmct         xuanwu.huawei.io/v1   false        VolumeModifyContent

mount -l¶

$ mount -l | grep /pvc-b8b2c41c-fc34-4629-ae45-a630e1800ec8/mount
100.115.9.220:/pvc_b8b2c41c_fc34_4629_ae45_a630e1800ec8 on /var/lib/kubelet/pods/83aca192-3c4d-4ed4-812d-aef164b1938c/volumes/kubernetes.io~csi/pvc-b8b2c41c-fc34-4629-ae45-a630e1800ec8/mount type nfs4 (rw,relatime,vers=4.2,rsize=262144,wsize=262144,namlen=255,hard,proto=tcp,timeo=600,retrans=2,sec=sys,clientaddr=100.115.8.120,local_lock=none,addr=100.115.9.220)
